Roland EGX-350

توضیحات

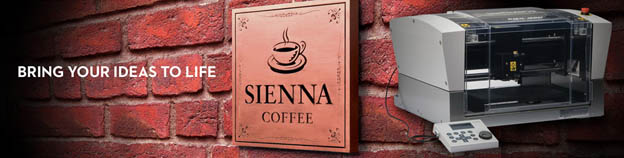

EGX-350 Header



 کليات :

يک دستگاه  پانتوگراف در ابعاد کوچک و مشخصات باورنکردني . دستگاه  EGX-350 نه تنها يک پانتوگراف است ، بلکه بعنوان يک CNC  کوچک و در عين حال بسيار کارا مي تواند مورد استفاده قرار گيرد . اگر شما از آندسته افراد هستيد که نياز به يک دستکاه همه کاره در زمينه حکاکی ، قالب سازي ، برش فلزات و غير فلزات ، ساخت قالب های اسپارک و ….  داريد ، قطعا انتخابي جز دستگاه EGX-350 پيش رو نخواهيد داشت

يکی از کاربردهای دستگاه EGX-350 ، استفاده از آن در کارگاه های طلا سازی ، جهت برش ورقه های طلا ويا نقره مي باشد . با توجه به مشخصات و دقت بسيار بالای دستگاه در کنار قيمت مناسب آن ، بسياری از کارگاه های طلا سازی در جهت ارانه کارهای زیباتر و دقيقتر و همچنين هماهنگی با فن آوری های روز ، اقدام به تهيه و استفاده از اين دستگاه در کارگاه های خود کرده اند .

 کاربرد ها :
Sample1        Sample2         Sample4     Sample3



  لوازم جانبي اختياری :

 برای کامل شدن عملکرد دستگاه EGX-350، شرکت رولند يک سری کامل از لوازم جانبي که بصورت اختياری قابل تهيه است را رائه مي دهد . اين لوازم عبارتند از :

 1 – گيره مرکز بازشو : جهت سهولت ثابت نگهداشتن قطعات حجمي از گيره مرکز باز شو يا Center Vise ، استفاده مي شود .

2 – ميز تي اسلات : جهت سهولت ثابت نگهداشتن قطعات مختلف با ابعاد و حجم های غير مشخص از ميز تي اسلات ، استفاده مي شود .

2 – ميز مکشي : جهت  ثابت نگهداشتن قطعات مختلف از جمله ورقه و قطعات با سطح صاف زيرين و يا ثابت نگهداشتن قطعاتی که مي بايست سطح کامل آن ماشين کاری شود از اميزکار مکشي يا  Vacume Table  ، استفاده مي شود .



 نرم افزارها :

بهمراه دستگاه EGX-350 ، نرم افزار Dr Engraver  نيز ارائه مي گردد. اين نرم افزار ابزاری است کامل جهت طراحي طرح های گوناگون . علاوه بر اين با استفاده از نرم افزارهای  طراحي عمومي همانند  Corel Draw و Free Hand و بسياری از نرم افزارهای وکتور ديگر، مي توان طرح های خود را اجرا و سپس همانند يک چاپگر ، طرح کامپيوتری را به دستگاه ارسال کرد .

برای استفاده از دستگاه همانند دستگاه CNC ، نرم افزار  3D Engrave ، بهمراه دستگاه ارائه مي گردد . همچنين با استفاده از نرم افزارهای عمومی سه بعدی همانند ArtCam ، هم ميتوان از دستگاه EGX-350 ، مانند يک دستگاه CNC ، استفاده کرد .
 مشخصات :


Download PDF

 دستگاه

EGX-350
  حداکثر ابعاد کارگير305 در 230 ميلي متر
  فاصله نوک اسپيندل از ميزکار40 ميلي متر
  سيستم راه انداز محورهاموتور استپر
 سرعت کار60 ميليمتر بر ثانيه
  دقت نرم افزاری0/01 ميلي متر بر استپ
  دقت سخت افزاری0/0025 ميلي متر
  قدرت اسپيندلدی سي موتور براش لس – 50 وات
  سرعت اسپيندل5000  تا 20000  آرپي ام
  حداکثر قطر ابزار6 ميلي متر
  زبان کنترلRML-1
  درگاهيو اس بي
  توان مصرفي  122 وات
  ابعاد ( بهمراه پايه )طول : 616 ميليمتر
عرض : 591 ميليمتر
ارتفاع : 393 ميليمتر
  وزن 34 کيلوگرم
